当前位置：首页 >>产品中心>>皮带机综合保护系列>>地址码型设备智能管理站

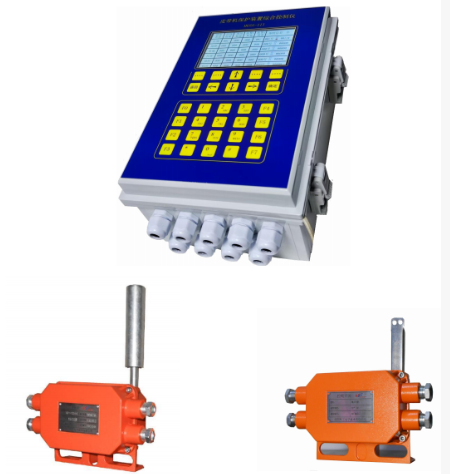

地址码型设备智能管理站
      本产品应用于胶带机输送设备运输场合的远程运行状态数据监控，用于实时监测传送带机械设备的运行状态，具有就地信息采集并实现报警远程传输功能。报警的信息传输，采用当今传输效率最高现场总线(CAN总线)，具有很高的时效性。本产品由就地检测的一次表，和智能管理站的二次表两部分组成。智能管理站采用800X480彩色液晶点阵显示，显示信息内容丰富、直观，有利于现场运行人员的监测和维护。
智能管理站可以管理6种设备:地址码拉绳开关、地址码撕裂检测设备、地址码跑偏开关、地址码打滑检测设备、地址码堵塞检测设备、地址码料流检测设备。智能管理站可以管理以上每种256个设备，智能管理站可以管理容量为1530个终端设备。智能管理站具备MODEBUS-RS485(RTU)标准设备通讯协议，可与PLC、DCS、ECS等自动化设备连接，进行数据交换。智能管理站也具备报警继电器无接点输出，当出现运行报警或检测设备出现运行故障信息时，继电器报警输出，可以接入声光报警器等报警单元即时提示报警信息。
本产品采用功能强大的高集成度的中央处理器，具有运算速度快、集成度高、维护简单、故障率小、抗干扰能力强等特点。工作参数通过按键设置，使用、维护方便。设置的工作参数永久保存，可以防止掉电丢失数据，是自动化控制系统中理想的检测仪表设备。

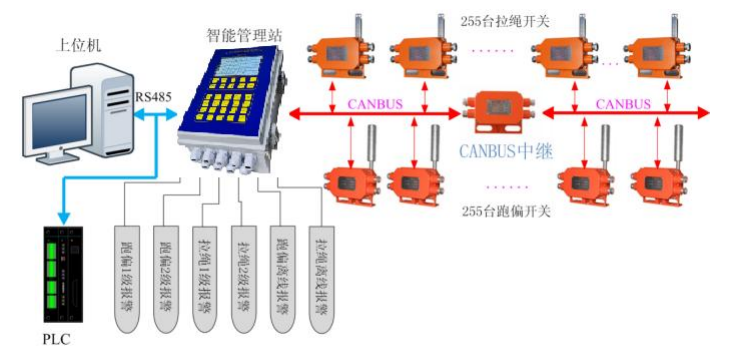

设备连接拓展图
功能与特点：
  • 对等、无主从、高速总线型CANBUS与现场单元设备联接。
  • 智能管理站具备MODEBUS- RS485（RTU）通讯协议，可以联接其它智能设备。
  • 具备突发事件的快速响应能力（20mS接收到报警信息并处理，200mS被工控机或PLC识别处理）。
  • 通讯总线采用高速光电耦合器隔离，保证设备稳定、可靠的运行。
  • 自动识别并注册现场地址码设备。
  • 具备地址码设备离线报警，可以准确、快速维护现场设备。
  • 智能管理站具有信息记录、统计功能，可以随时了解现场设备的运行状态 。
  • 继电器报警输出，当有报警出现时继电器吸合并输出报警。
  • 智能管理站显示信息大、中文菜单操作，简单直观。
  • 智能管理站可以管理（地址码跑偏开关255个、地址码拉绳开关255个跑偏设备最大容量:255个,拉绳设备最大容量:255个,撕裂设备最大容量:255个,打滑设备最大容量:255个,堵塞设备最大容量:255,个料流设备最大容量:255个）。
  • 工程塑料ABS外壳，美观、轻便、坚固。

    接线方式：
    采用总线方式进行级联，接线方式如下
    接线图
  • 继电器触点容量：250VAC 3A
  • 触点方式：6组单刀双掷继电器报警无源输出
  • 防护等级：IP65
  • 供电电压：220VAC 50Hz
  • 功耗：<5W外壳
  • 体积：280（H）× 220（W）× 140（D）
  • 工作温度：-20℃ — +70℃

MODEBUS RS485工作参数：

  • 波特率选择：2400BPS、4800BPS、9600BPS、19200BPS
  • 奇偶校验位：奇校验、偶检验、无校验位
  • 停止位：1位、2位
  选型手册与资料下载：
