      电路采用32bit高速CPU设计，具有结构简单可靠，参数长时间不会漂移，看门狗设计。具有模拟量和数字量外部接口设计。一块控制板可以方便控制比例换向阀，大大简化了常规设计。

功能特点

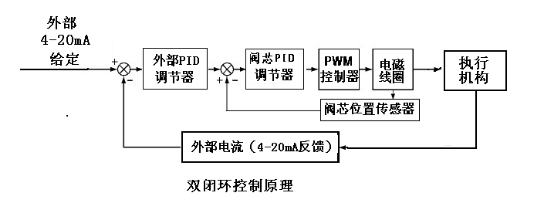

1. 集成双闭环设计，比例换向阀阀芯位置闭环控制\外部给定反馈闭环控制
2. 放大器和控制器合二为一，精简设备，减少维护量降低故障率
3. 具有使用模拟量接口4-20mA（或者0-20mA）反馈、4-20mA（或者0-20mA）（给定与主电路隔离）
4. 具有数字量接口设计，MODEBUSRS485RTU、CANBUS接口
5. 可以多个设备进行组网控制，适合多点集中控制
6. 外部给定反馈闭环控制PID参数调节通过 3个电位器调整
7. 两路阀芯电磁铁控制具有输出过流保护
8. 看门狗设计，能够及时复位异常工况
   参数
   1.供电：DC15~30VDC @ 2A
   2. 尺寸123（mm）X160（mm）
   3. 调节精度±1%
   4 适用范围：华德比例换向阀6通径或10通径带阀芯位置反馈装置进行液压缸、液压缸伸缩位置定位控制，马达行走机构定位控制，液压升降机构定位控制，液压紧紧力装置控制、液压马达行走速度控制等
   5 工作温度：-30~60摄氏度
   典型应用



   执行机构可以是液压缸，液压马达等执行部件，可以对控制对象进行精准控制。
   接线说明和调整方法详见说明书。
