当运行的胶带发生撕裂等故障时，感知器能可靠地检测出来，并输出一个开关量，用于告警或停机。
控制箱内采用典型的继电器控制线路，若感知器动作发出信号，则控制继电器动作，输出开关量给控制室，用于紧急停机。机箱面板上告警灯亮，控制电路并自锁。按下复位按钮开关，控制线路恢复检测状态。本机还设有自检按钮，可模拟故障信号，用于检测控制电路的工作。
型号含义：
结构特征：

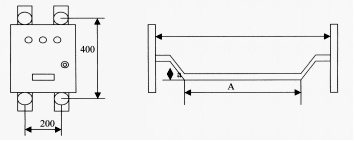

L-B-II型纵向撕裂保护装置由4支感知器和1台电控箱两部分组成结构简图如下：
图(1)控制箱结构图 图(2)感知器结构图
安装方法：

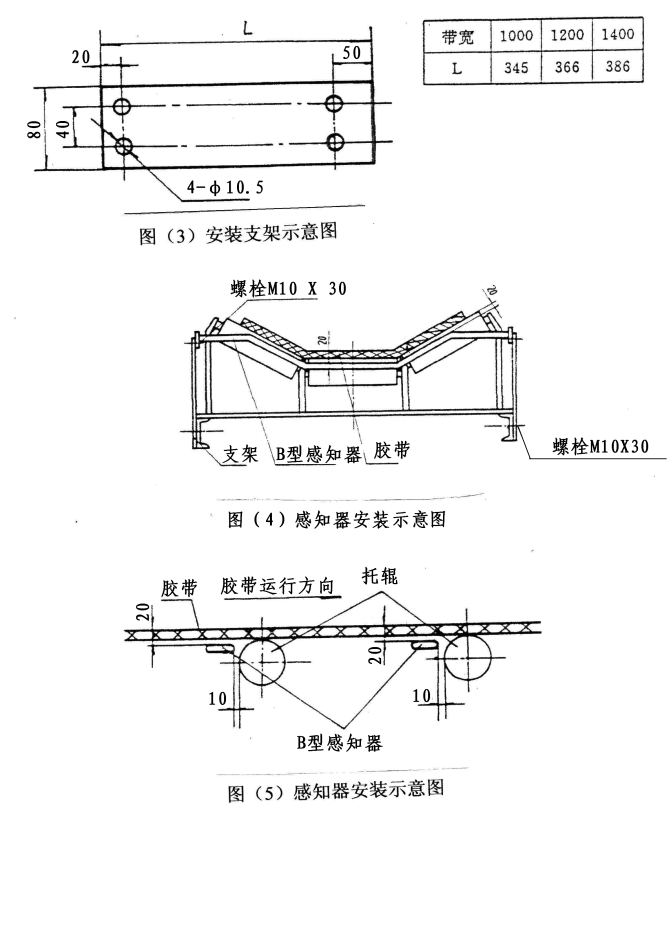

参照图3、4、5所示,将感知器固定在落料口处胶带机的上带下面，且必须安装在托辊之间10mm处(如图5所示)并保证胶带有载时与胶带底面距离为20mm。
接线方法：
纵向撕裂开关控制箱内设有接线端子,序号排列如上,用户按下列步骤接线。
- 4支感知器采用并联方式接入到控制箱，端子为5、6号端子。
- 接线端子8、10两个端子为供电电源，接入AC220VAC 50Hz。
- 接线端子1、2输出为常闭接点，3、4输出为常开接点。输出容量AC220V/5A，用户可根据需要分别接到两种不同形式的输出端子上。
- CAN总线
CAN-H---------20号端子
CAN-L---------19号端子
CAN-GND-------18号端子
智能通讯模块附加说明
设备除了具备，常规的撕裂检测功能外，还具备通讯报警功能，可与本公司的胶带机保护装置智能管理站通讯连接，当有故障报警产生时，会立即通过通讯接口发出报警信息到智能管理站。
|
